Manifold 36

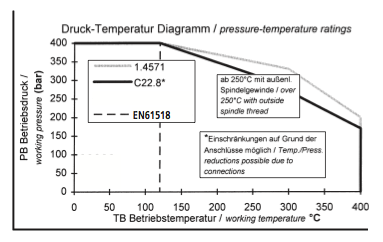

36 DN: max 5 (8)
PN max. 420 (6000psi)
T max 250°C
This 3 valve manifold is designed for remote mounting to a transmitter. It has two blockvalves (+ and - lines) and an equaliser valve. The manifold could have optional proof- and / or blow out connections.

parts list

part no. designation material
1 2
1 body A105 316Ti
2 seat interchangeable 430F 316Ti
3 spindle roll sealed 430F 316Ti
3.1 cone, rolled into, movable SS 316Ti
4 screwed bonnet housing 1035 316Ti
5 scraper ring Novapress
6 packing graphite1) PTFE2)
7 gland 1213 316Ti
8 union nut 1213 316Ti
9 handwheel moulded plastic3)
10 nut galvanized steel SS
13 seal mild steel 316Ti

1) On request: ptfe-packing; max 200°C for all fittings or
2) free of oil and grease: oxygen packing max. PN 250
3) On request: steel sheet or tommy bar.

Diese Darstellung zeigt beispiels- weise den Ventilblock mit Ein- gangs-, Ausgangs- und Testan- schluß mit Innengewinde
1/2” NPT. Optional sind Laschen, Befesti- gungsgewinde und die Verschluß- schraube. (Andere Anschlüsse und Erklärun- gen s. Seite V25)

scale

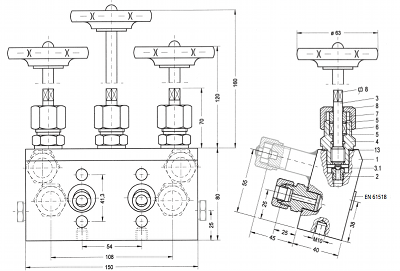

This picture shows e.g. the manifold with inlet-connection cutting-ring for 12mm tube. The outlet ist flangeable EN 61518. Optional are fastening female thread, T-bar key, blowout- and / or testconnection (shown: welded stud with M20x1,5 thread).

Order no. for this example:

V36?SV12FLP1B

7/16 UNFx2" oder

M 10x50 oder M 12x50

nach DIN 931

seals

PN 1-100:PTFE

PN101-400: Viton®

4 screws 7/16“ UNF x2“ steel

zinc-coated and 2 gaskets

belong to the manifold

Order Number

V 36
  FL

type body number material code inlet-code outlet-code test-/ blow out connection code special characters code
V=manifold   1 Mat.: carbon steel A105
2 Mat.: stainless steel 316Ti
    P6 G3/8“ evtl. mit Verschlußschraube
P7 1/2-14 NPT evtl. mit Verschlußschraube
P8 1/4-18 NPT evtl. mit Verschlußschraube
P1 Eingeschraubter Stutzen mit M20x1,5 Außen- gewinde mit Verschlußkappe DIN 16287 Form D
Q5 1/4“ mit Verschlußschraube
Q6 G3/8“ mit Verschlußschraube
Q7 1/2-14 NPT mit Verschlußschraube
Q8 1/4-18 NPT mit Verschlußschraube
A external spindle thread
B venting
F bellow
G bar (instead of handwheel)
H handwheel of steel sheet
PT german TA-Luft
S T-bar key
