Flanschanschluß

FL

Flanschanschluss

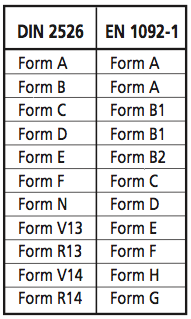

Aufgebohrte, verschweißte Blindflansche nach EN1092-1, alte Norm DIN 2527 oder ANSI B16.5 in diversen Druckstufen mit unterschiedlichen Dichtleisten. (siehe auch Blindflansche/Formen der Dichtflächen, Din 2526 - EN1092-1)

DN PN Dichtleiste Code A3 A7 A11 E5
Eingang
S15
Eingang
S15
Ausgang
15 16 B FL1516b OK OK OK OK OK
25 40 C FL254 OK OK OK OK OK
25 100 E FL2510 OK OK OK OK OK
25 40 N FL254n OK OK OK OK OK
25 40 F FL254f OK OK OK OK OK
1" 150 lbs RF FL115 OK OK OK OK OK
1" 600 lbs RTJ FL160r OK OK OK OK OK

* Dichtleistenformen gemäß EN1092-1

--> Bitte geben Sie den Flansch mit Nennweite, Nenndruck und Dichtfläche an.

--> Eine zweite Schweißnaht innen ist auf Wunsch mögllich.

Hinweis

Wenn keine Angaben zur Dichtfläche gemacht werden,

liefern wir folgende Ausführungen:

bis PN 100 -Form B1
ab PN 100 -Form B2
ANSI Flansch - Form RF

- weitere Dichtflächen gemäß EN1092-1,

bzw. ANSI B16.5

- Die sich bei Flanschanschlüssen ergebende

Artikelnummer der Armatur kann auf Grund

der Länge ggf. gekürzt werden
